【自作キーボード】格子配列分割しっぱなし40%キーボードのキーマップ

結局テンキーだから。

独立した2つのテンキーを、2つのUSBソケットぶっ刺して使うという。



でも大丈夫。ラズパイにはなんと、4つもUSBソケットがあるんだから。マウスを挿してもまだ一つ余るという。



ただ問題は、RaiseとLowerの2つのレイヤー切り替えキーを、左右それぞれに配置しなければならないのな。ただでさえ40キーしかないのに。レイヤーに割り当てたキーを打つときは、確実に片手で2つのキーを押さなきゃなんない。



まあ、お試しだから。多少の不自由は目をつぶる(多少なのか?)。次につくるキーボードを決めるための感触を探るだけ。格子配列って、どういう感じなのか?キーボードが分割されると、どんなもんなのか?



シフトとコントロールは大丈夫。左のシフトを押しながら右のキーを打っても、ちゃんと大文字が出る。当たり前か。



左手用はこんな感じですわ。

これを、左に90度回転させて使う。



f:id:komb:20200719132519p:plain


こういう書き方であってるかどうかわかんないけど、左手の親指にスペースとバックスペース。要は無変換キーにバックスペースを割り当てるイメージ。



んで、長押しでレイヤー移動。



右手用はこれ。実際はこれを右に90度まわした形。

f:id:komb:20200719132352p:plain

同じく親指位置にスペースとエンター。日本語キーボードで言うところの変換キーにエンターを割り当てるイメージ。

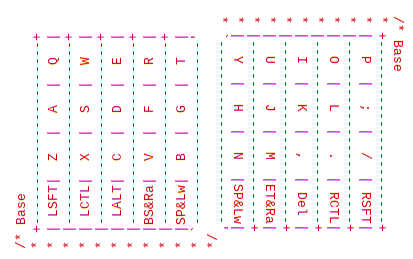

f:id:komb:20200719134235p:plain

回してくっつけてみた。



わかりにくっ!!!!

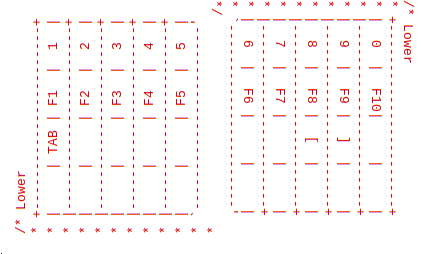

Lowerレイヤーはこんな感じ。

f:id:komb:20200719134935p:plain

わかりにくっ!!

記号は次のRaiseレイヤーに入れたかったんだけど、ブロックかっこを入れるとこがなくて、仕方なくここにした。

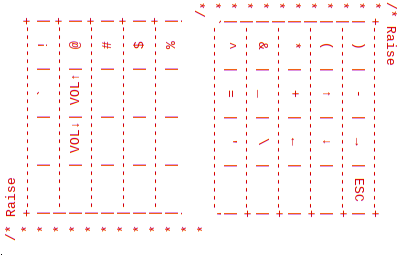

Raiseレイヤー。

f:id:komb:20200719135427p:plain

わかりにくさも極まっとるな。ココまで来ると清々しい。





一応、キーボードとして、機能はする。打ちにくいけど、慣れてないせいなのか、割当がおかしいのか、もともとタッチタイピング出来ない以上、ベースとなるタイピング癖とか、好みが無いので、よくわからんのです。



あ。楽しいですよ。すごく楽しい。そこはまちがいないです。





【自作キーボード】いろいろ大変でした。

ええ。ほんとに。いろいろあったんです。ほんとに。



「テンキー2つを90度回して向かい合わせにすれば、格子配列の分割キーボードになるじゃん!レツプリじゃん!」



という素晴らしく浅はかな思いつきを実現すべく、ふんふん言いながら2つ目のSOYUZを作り始めました。結論から言うと、まあ、ここまでは来ました。ええ。



ここ、ってのは今こうして、この文章をこうして打てるとこまでは来ました。快適に打ててるかというと、全然そんなことはなく、ポチポチといつもの10倍の時間をかけて打ってるわけなんですが。曲がりなりにも、キーボードとしては機能するところまでは来てます。



作るのは問題なかった。2つ目だし。しつこいくらい、このブログに記録してたので、特に迷うところもなく、ものの1分半でチャチャッとできました。

youtu.be



問題は最後のシーン。モゲマイクロのもげ防止のエポキシ樹脂塗布工程ですよ。ええ。やってしまいまして。

f:id:komb:20200704142747j:plain

みえねーか。



そうです。中に染み出しちゃってます。モゲなくなったけど、刺さらなくなりました。カッターでほじってみたけど、もう、そんなんじゃ。



絶対に治らないのが直感的にもう分かっちゃうレベル。



これ、塗布したあと、乾くのを待つ間にUSBコードを買いに行って、帰ってきて刺そうとしたらこの事実が発覚したわけ。「ギャー」っつって床に突っ伏すパパをみて、家族がまあ引くわけですよ。わかるんだけど、立ち直れないの。



丸1日後、どうにか気分をなだめて、遊舎工房で新しいモゲマイクロをポチりまして、気を取り直してモゲマイクロ載せ替えにチャレンジ。



したわけなんだけど、とれねーわけ。とれないよそりゃ。ハンダ吸い取ったところで、まーーーー、取れませんわ。一時間以上格闘したけど、むりだよね。それともハンダシュっ太郎とか使えば取れたりすんの?

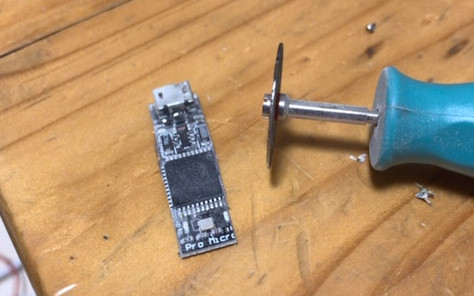

結局、ぶった切りました。分かる?この敗北感、というか屈辱感?いや、背徳感かもしんないけど。

f:id:komb:20200706212611j:plain

背徳感だな。なんか罪の意識が。





そしてこれ。

f:id:komb:20200706212621j:plain

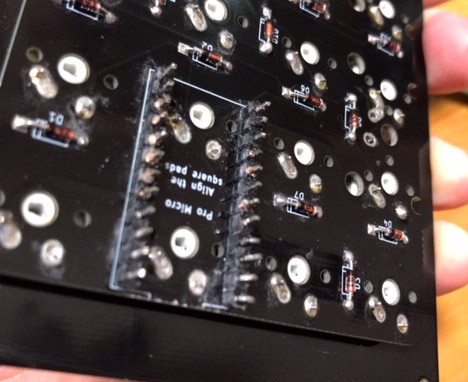

切り残したソケットは、これ、外したんじゃないんだぜ。削り出したの。リューターで。



f:id:komb:20200706212628j:plain

粉とか騒音とか、すごかったんだから。また家族に引かれるという。

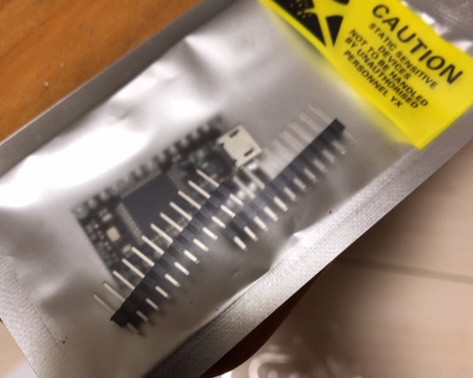

こんなんなってても、どうにかなるもんなのな。相変わらず速攻で替えのモゲマイクロ到着。



f:id:komb:20200706212724j:plain

信頼の遊舎工房。

f:id:komb:20200706212732j:plain

コンスルー入り。

今回は使わないな。



もうね。身に沁みました。モゲマイクロは要注意。モゲルからいけないのよ。なあ。モゲたこと無いのにこの苦労。



まあ、とにもかくにも。

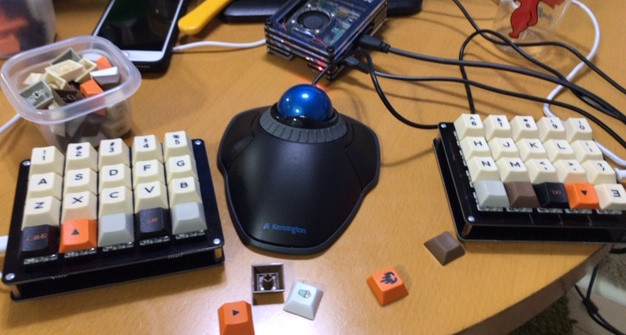

f:id:komb:20200711203528j:plain

できましたー





なんちゃって格子配列分割キーボード!







キーマップ考えるのがまた。大騒ぎなんですが、それはまた。つか、現在進行系なので。





【自作キーボード】ヤバいこと思いついちゃった。これ普通?

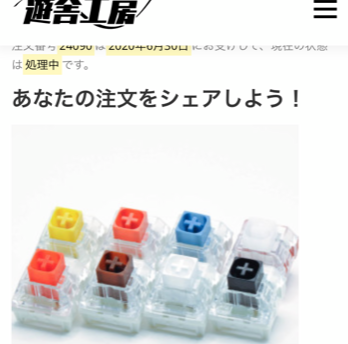

ポチーーー。



f:id:komb:20200630215437p:plain

アーーーーーーッ!!





違う!違うの!

衝動買いじゃないんだよ!聞いて!マジで。凄いんだから!



ほら。これ。



f:id:komb:20200530215949j:plain

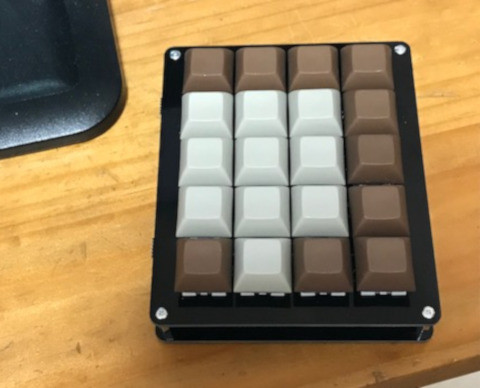

デビュー作の宇宙一カッコいいテンキー。

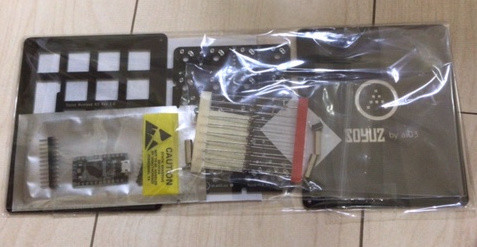

実はコレ、間違って2回ポチっちゃったの。妻には内緒だけどもう一セットあんの。



f:id:komb:20200630192506j:plain

ね?

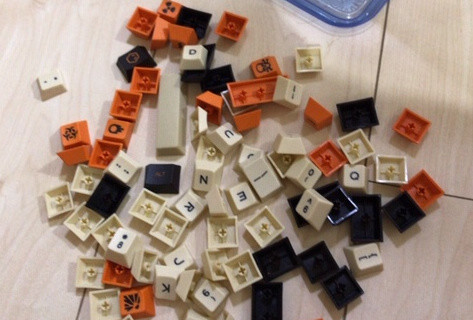

コレに加えて、Aliの通販届くの待てなくて国内通販でポチったキーキャップ。ホレ。これな。余ってんのよ。似たようなのが。



f:id:komb:20200630192435j:plain

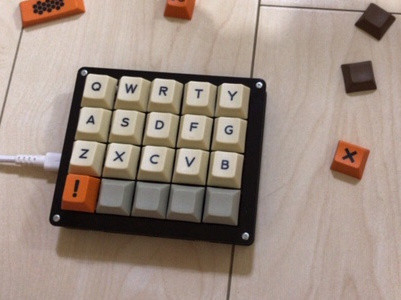

こ、これさ。90度回しても嵌まる・・・よな?????





おわーーーーーーーー

f:id:komb:20200630193700j:plain


なにこれ!わーわーわーわーわー



カッコ良いにも程があるだろーぎゃーーー。





作らねば!もう一個作んなくちゃ。







てゆうことなんですよ。ポチったのは。夢の分割キーボードですよ!お試しにはもってこいですよ!

【自作キーボード】40%キーボード使いへの道

この本末転倒感な。まあ、いいじゃないの。趣味っぽくて。

要は、



「一番上の数字列のキーを使わなくても行けるキーマップを考えてやろうじゃないか」



と。そういうわけですな。

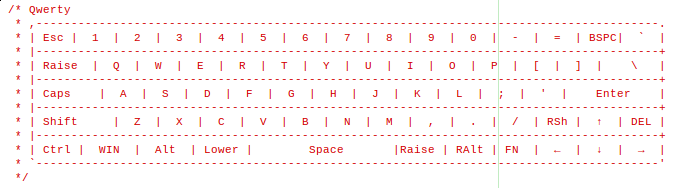

まず基本レイヤーをこうします。してみた。書き方合ってる?そもそもルールあるのかしらんけど。

f:id:komb:20200630100310p:plain

書き方もよくわかんないのだが、スペースキーの両脇にLowerレイヤーとRaiseレイヤーに行くモディファイキーを配置(言葉合ってる?)。



ただ、これは長押ししたとき。タップしたときはバックスペースキーとエンターキーとして機能させてる。これはもう手放せない。



あとは、使わないCapsLockキーをRaiseレイヤーへのモディファイキーに設定(言葉合ってる?)



そしてLower

f:id:komb:20200630102309p:plain

とりあえずファンクションキーはいじらずに、QWERT列に数字を割り当ててみた。左手の親指押しながらQWERTを叩くと、12345が出る。どうかな。



そか。どうせなら、ファンクションキーはASDF列に持ってきちゃえばいいのか。後でやろう。



そしてRaise

f:id:komb:20200630102648p:plain



ちょっとこれでしばらく過ごしてみる。検索窓に打ち込んだり、家でこのブログ書く程度だけど。この文章を書いている分には特に不都合は感じない。かなり違和感はあるが、使いこなせる予感はする。



「左シフト押しながら数字キーで記号」と、



「CapsLock押しながらQWERキーで記号」



というのは手の形としてかなり近い。



とはいえ、よく使う()や伸ばし棒は、中指薬指が届くので、クセがなかなか治らない。使っちゃう。あると使っちゃうな。



自作キーボードカタログを眺めていると、自然に目が行くキーボードって大体40%キーボードなのよねん。



分割か、一体型か、が悩みどころなのだが、好みとしては、やっぱり一体型なんだけど、やはり分割キーボードを体験してみたいしなあ。



ん?

なんかいつの間にか次のキーボード買うような気になっているようなないような。。





【自作キーボード】いざ始めて見ると、意外とすすまない。

あれ?モチベーションさがってる?



いやだって。もう手に入れちゃったんだもん。宇宙一カッコいいキーボードを。

そんなにキーボード酷使する仕事じゃねーし。



ぶっちゃけ、ちょこっと変えただけで、もう十分便利なの。



f:id:komb:20200628160834p:plain

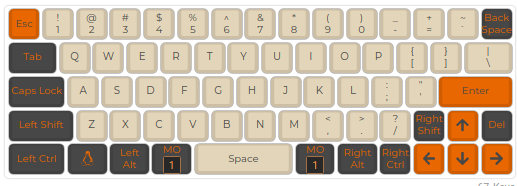

まずはスペース両脇のFNキー(モディファイアキーっていうのかしら)。JISキーボードで言うところの無変換キーと、変換キー。



デフォルトでは、このキー押しながらの各数字キー押しで、F1からF10までのファンクションキーとして機能するよう割り当てられてる。



まず最初にやったのは、無変換キー(左モディファイアキー)をバックスペースに、変換キー(右モディファイアキー)をエンターキーにしたこと。



じゃあ、デフォルトのファンクションキーはどうするのか?ということも、すぐわかった。長押し設定で対応。



   LT(1,KC_BSPC), KC_SPC, LT(1,KC_ENT),



こうやって書けばいいんですな。長押しすれば、デフォルトと同様、ファンクションレイヤーに移動。タップでバックスペースとエンター。



あとは、右上の小指が届かないところにあるバックスペースを、その一個隣の`キーと入れ替える。それでも小指はとどかないけどな。薬指使うんだけどな。



正直、コレで十分なんですよ。便利で便利で。親指を使うと便利、っていうのはこういうことだったのねん。「ホームポジションから手を離さない快感」っていう意味がほんの少しわかった。ほんのちょっと。



そういう意味では、やっぱり数字キーの列って遠いよな。2つ上の列に指を伸ばすのが億劫。2〜9まではまだいいけど、1と0は遠い。ていうか、この列のキー叩くのに、小指を使わせるってのは、イカンでしょ。おれ、相当手はデカイほうだけど、この列のキーを小指で触りたくない。6と7も人差し指伸ばすのウザいね。この列をストレスなく触れるのは中指と薬指だけだな。



そうか。よく言う「ホームポジションから手を動かしたくない」んじゃないんだな。要は。パームレストに置いた手のひらを浮かせたくないんだよ。



 40%キーボードが理にかなってるような気になってきた。やべえ。



【自作キーボード】もはやキーマップの話じゃない。MOZCとかいうやつのはなし。

あ...ありのまま、ここまで悩んで分かったことを話すぜ。



正直、打ち心地と打鍵音が気持ちよすぎて、どうでも良くなってきてる。



というのも怠惰すぎるってもんなので。書く。書いておく。わかんないけど。言葉がわかんない。調べる気にならない。キーボードと関係ないから。あと、解決しちゃったから。したのかよ。



1)linuxの、日本語入力的ななんか。ほら。なんかあるじゃん。アレなんていうんの?あれ。あれの問題ということが判明。iBUS、もしくはMOZC。どっちだろ。たぶんiBUS。これ、何ていうの?入力メソッド?変換エンジン?よくわかんないよ。



2)WINに繋いでみたら、ちゃんとできた。地域と言語のところを適当に探して、キーボードをUSキーボードに変えて、再起動したら、ALT+`でちゃんと日本語に切り替わった。



3)てことは、raspberry Pi OS の問題。いろいろいじってると、この日本語入力メソッド(っていうのか?)は、操作キーとして、ALTキーが使用対象に含まれていないことが判明。



4)だったら、ということで、日本語入力切り替えのキーを、ALT+`じゃなくて、ctrl+スペースにしてみた。ダメ。大変だったんだよ。死ぬほどいろいろやったけどダメ。他のlinaxでは出来るパターンもあるみたいだし、もっとやれば出来るのかもしれないけど、とにかくダメ



5)あれこれ苦しんでいる中、一方通行であることが判明。つまり、日本語→英語切り替えは出来る。その逆が出来ない。



ところでこれ、数字振って箇条書きにする意味あんのか?



6)ctrl+スペースで、IME無効化、っていう仕様にしてたの。そして、IME有効化、っていう項目もあったので、「そうか。IME無効化とIME有効化を別にキーに割り当てればいいのか」と思って、いろいろやったけど、結局ダメ。



7)調べてると、ubuntu(綴りあってる?)界隈で「MOZCは素晴らしいけど、デフォルトで日本語入力じゃないところがクソ」という記載が大量に存在することが判明。そこでピンときた。



8)日本語入力状態で、ctrl+スペースで、「IMS無効化」。つまり英語入力モードになる。これはちゃんと、ctrl+スペースが効いてる状態。



9)ところが、そこからもう一回ctrl+スペースで、「IMS無効化」が解除される。つまり、日本語入力モードにはなるんだが、MOZCの初期状態が、ひらがな入力じゃなくて、直接入力(=英語入力)なので、切り替わらない。



10)これをなんとかする方法もあるらしい。でも、無理。「りぽじとり」を ギットして、しなくてもいいんだけど、そうじゃないときはソースコードを炒めて、ビルドしたらapt-get してクローンがイヤーン バカーン。



11)あきらめかけてたが、iBusじゃないのがとっても良いらしい。MOZCはそのままで、iBUSじゃないのがあるって。よくわかんないけど、コマンドラインにこうやっって打てばいいよ。って書いてあるサイトは好き。てゆうか、そうじゃないサイトって意味がわかんない。アレ何がいいたいの?あれ。



12)FciTex。これを sudo apt-get install fcitx-mozc -y したら。



できたんですよ〜〜〜〜。いやー。インターネッツ。最高ですね。リナックスばんざーい。

【自作キーボード】ん〜〜。だめかな〜〜〜。やっぱり。

OS側が日本語キーボード設定ののまま、USキーボードを繋いで使うことを想定したキーマップを考えてみたけど、これはなかなかややこしくて。

つまり。まあ、いまから当たり前のことを書くのだが、つまりね

要するに。



f:id:komb:20200625210600j:plain

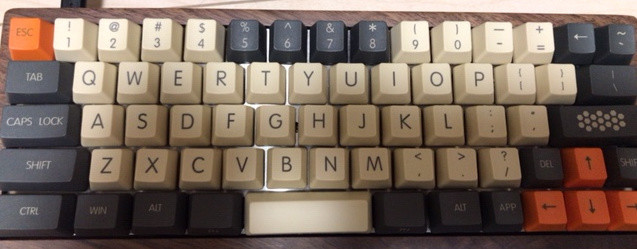

これ。USキーボード。宇宙一カッコいいやつな。

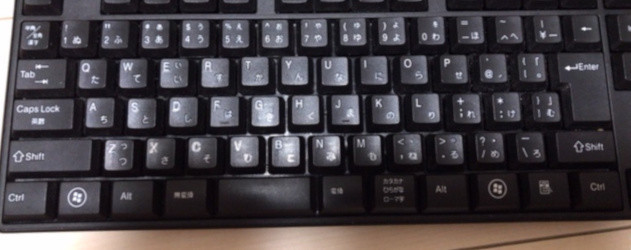

そんでこれ。

f:id:komb:20200625210606j:plain

日本語キーボードな。

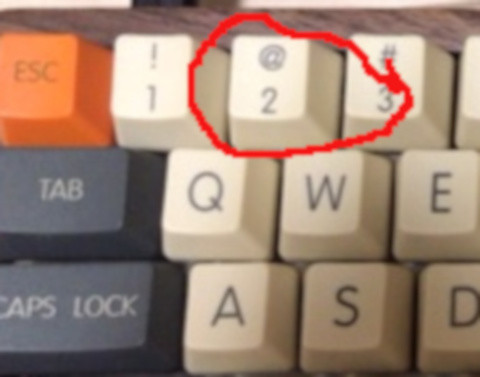

今、宇宙一カッコいいキーボードを繋いでるわけなんだが、OS側で、日本語キーボード繋いでることになってるから、シフト+2のキーを押すと、

f:id:komb:20200625210601j:plain

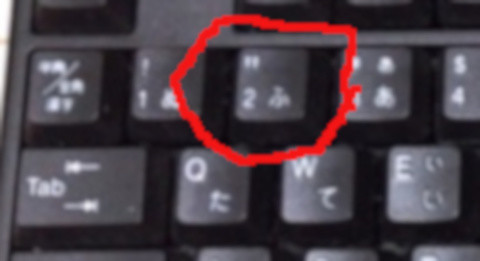

@(KC_AT)が出てきてほしいんだが、日本語キーボード繋いでることになってるわけだから、

f:id:komb:20200625210607j:plain

” (KC_DQUO)が出ちゃう。

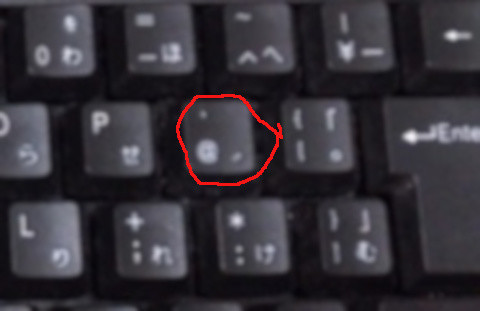

てことは、@を出したいときは、逆に、日本語キーボード@の位置にあるキー、

f:id:komb:20200625210608j:plain

Pの隣のこのキー。このキーが押されたことにするしかない。



えーと。USキーボードで、このPの隣にあるキーは・・・

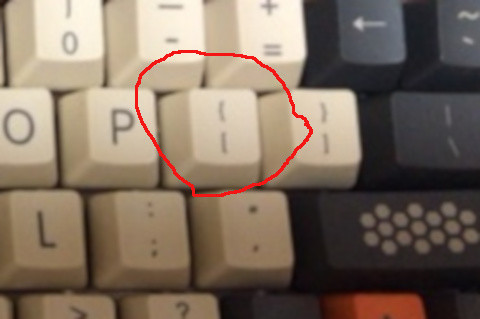

f:id:komb:20200625210602j:plain

これか! { (KC_LBRC)。



という要領で、keymap.cをいじっていく。



見様見真似で、もともとあった、



  [1] = LAYOUT・・・



以降のフレーズをコピーして、



  [2] = LAYOUT・・・



として、一個一個書き換えていく。

そして、このフェイクシフトレイヤーを、左シフトキーに割り当てる。



そんな感じで、見つけてったキーコードがコレ。



1:KC_EXLM US・・・! →JIS・・・!

2:KC_LBRC US・・・{ →JIS・・・@

3:KC_HASH US・・・# →JIS・・・#

4:KC_DLR  US・・・$ →JIS・・・$

5:KC_PERC US・・・% →JIS・・・%

6:KC_EQL  US・・・= →JIS・・・^

7:KC_CIRC  US・・・^→JIS・・・&

8:KC_DQUO US・・・” →JIS・・・*

9:KC_ASTR US・・・* →JIS・・・(

0:KC_LPRN US・・・( →JIS・・・)



なんか、この作業、やっぱり無理があるなあと違和感を感じつつも、乗りかかった船なので、とりあえず、続けていくと、アンダーバーでつまづく。USキーボードには無いの。日本語キーボードのアンダーバーの位置にあるキーが。物理的にない。

f:id:komb:20200625210609j:plain

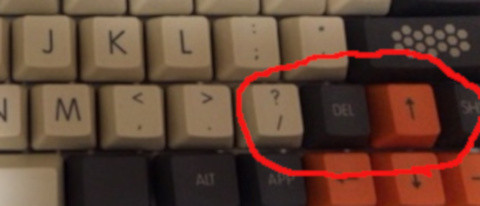

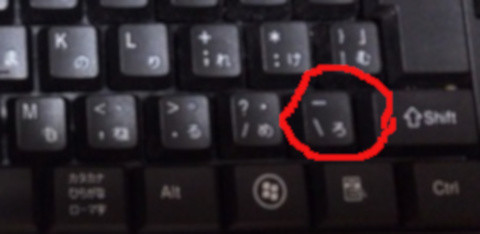

ほら。ここ。右シフトの一個ひだり。Mの4つ右。



f:id:komb:20200625210603j:plain

ここは、右シフト(写真ではDELキと入れ替えちゃってるけど)だから。





やっぱり素直にOS側で、USキーボード 設定にしたほうが良さそう。

あとね。フェイクシフトレイヤーでキーの配置は上手く行ったとしても、例えば、シフト押しながら矢印キーで選択、とか、エクセルだのワードで無意識に多用してるわけ。これはフェイクシフトレイヤーでは実現できない。出来なさそう。



ということで、諦めました。



となると、アレだな。USキーボード設定にしたとき、全角半角切り替えが出来ない問題を解決しなきゃなんない。
